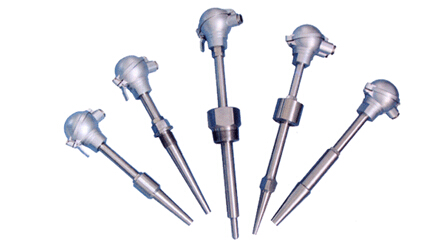

隨著我國電力工業的發展，為了替代進口產品，需要適用于電站測溫的各種熱電偶和測溫電阻體。 根據市場需求，在征求設計院和電站用戶意見的基礎上，參考美國EBASCO的規范，我公司設計并發布了這一系列產品。 該系列產品采用保護管兩種類型的分離結構，感溫元件均被護套化，采用彈性壓緊方式，設置該系列產品，使用方便，熱響應時間短，穩定性和可靠性高。

本系列產品主要用于60萬千瓦以下的火力發電機組和配管的溫度測量。

量程規格

名字

刻度

測溫范圍℃

精度等級

公差&Delta； t.t

鎳鉻合金熱電偶

K

0~800

2

±； 2.5℃或±； 0.75%t

鎳鉻合金熱電偶

e

0~600

2

±； 2.5℃或±； 0.75%t

鉑測溫電阻體

Pt100

-200~500

乙組聯賽

±； ( 0.3+0.005|t|)

注: t為溫感元件的實測溫度或實測溫度的值。

標稱壓力

一般指常溫下保護管能承受的靜態外壓，試驗壓力采用公稱壓力的1.5倍。 實際上，允許的工作壓力不僅與保護管材料、直徑、壁厚有關，還與結構形式、安裝方法、安裝深度、被測介質的流速、種類有關。

熱電偶絕緣電阻

常溫絕緣電阻的試驗電壓為直流500V。 測定常溫絕緣電阻的大氣條件為溫度15~35℃、相對濕度45%RH、大氣壓力86~106kPa。

對于長度超過1米的熱電偶，常溫絕緣電阻值及其長度的乘積必須在100M&Omega以上&bull； m

Rr&bull； l > 100米& omega； &bull； mL>1m

式中: Rr-熱電偶常溫絕緣電阻值，M&Omega； 灬

L-熱電偶的長度，m。

對于長度在1米以下的熱電偶，選擇常溫絕緣電阻值必須在100M&Omega以上。
