很多剛接觸熱電偶的人對它的原理不太了解，今天為大家?guī)頍犭娕荚韴D解，圖文并入一目了然了解熱電偶的工作原理、熱電偶是如何測溫的。熱電偶是比較常見的工業溫度檢測儀器了，了解熱電偶工作原理也有助于對它的熱電偶選型及使用認識。 熱電偶是一種溫度傳感元件，它是一種主要儀器，它直接測量溫度，然后將溫度信號轉換成熱電動勢信號，然后通過電氣儀器（輔助儀器）將其轉換成被測介質的溫度。
熱電偶溫度測量的基本原理是兩個不同的組成材料導體形成一個閉環。 當兩端都存在溫度梯度時，電流將流過環路，并且兩端之間將存在電動勢。 -熱電動勢，即所謂的塞貝克效應。
具有不同成分的兩個均質導體是熱電極。 溫度較高的一端是工作端，溫度較低的一端是自由端。 自由端通常處于恒定溫度下。 根據熱電動勢與溫度之間的函數關系，編制了熱電偶指數表。 當自由端溫度為0℃時，得到指數表，不同的熱電偶有不同的指數表。
當?shù)谌N金屬材料連接到熱電偶電路時，只要該材料的兩個結點的溫度相同，熱電偶產生的熱電勢將保持不變，也就是說，它將保持不變。 不連接到第三金屬。 進入循環。 因此，當熱電偶測量溫度時，可以連接測量儀器，并且在測量熱電動勢之后可以知道被測介質的溫度。

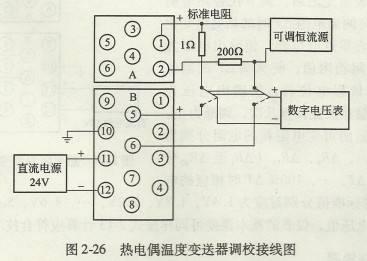

如圖所示，熱電偶焊接兩種不同材料的導體或半導體A和B，形成一個閉環。 當導體A和B的兩個連接點1和2之間存在溫差時，在兩者之間會產生電動勢，從而在回路中形成大電流。 這種現象稱為熱電效應。 熱電偶利用這種效應起作用。
當結的溫度升高時，兩端組成不同的兩條導體（稱為熱電偶線或熱電極）形成回路。 在不同的時間，回路中會產生電動勢。 這種現象稱為熱電效應，而這種電動勢稱為熱電勢。 熱電偶使用此原理進行溫度測量。 直接用于測量介質溫度的一端稱為工作端（也稱為測量端），另一端稱為冷端（也稱為補償端）。 冷端和顯示屏連接儀表或輔助儀表時，顯示屏會指出由熱電偶產生的熱電勢。
熱電偶實際上是一個能量轉換器。 它將熱能轉換為電能，并使用生成的熱電勢來測量溫度。 對于熱電偶的熱電勢，應注意以下問題：
1：熱電偶的熱電勢是兩端溫度差的函數 熱電偶的熱電勢，而不是熱電偶兩端之間的溫差的函數；
2：由熱電偶產生的熱電勢的大小。 當熱電偶的材料均勻時，與熱電偶的長度和直徑無關，而與熱電偶無關。耦合材料的組成與兩端之間的溫差有關。
3：確定熱電偶的兩條熱電偶線時，熱電偶的熱電勢僅與熱電偶的溫差有關。 如果熱電偶冷端的溫度保持恒定，則熱電偶的熱電勢僅是工作端溫度的單值函數。
當前在國際上使用的熱電偶具有標準規格，并且在國際上規定熱電偶分為八個不同的部分，分別測量溫度的B，R，S，K，N，E，J和T較低的可測量值為負 270攝氏度，較高可以達到1800攝氏度。 其中，B，R和S屬于鉑系列熱電偶。 由于鉑是貴金屬，因此它們也稱為貴金屬熱電偶，其余的稱為便宜金屬熱電偶。
