組裝熱電偶WRN

1 .組裝熱電偶的應用

通常與顯示儀表、記錄儀表、電子計算等組合使用。 直接測定各種生產過程中0°C~1300°C范圍內的液體、蒸汽和氣體介質及固體表面溫度。

2 .組裝熱電偶的特點

組裝簡單，更換方便

沖壓彈簧式溫感元件防振性能好

測溫范圍廣

機械強度高，耐壓性能好

3 .組裝熱電偶的工作原理

安裝熱電偶的電極由兩根不同的導體材質構成。 測量端和基準端存在溫度差時，會產生熱電勢，作業機顯示與熱電勢相應的溫度值。

4 .組裝熱電偶的主要技術參數

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91戰斗機

5 .安裝熱電偶的常溫絕緣電阻

熱電偶的環境溫度為20±； 15°C，相對濕度80%以下，試驗電壓500±； 50V (直流)電極與外套管間絕緣電阻>； 1000Ω.m。

6 .組裝熱電偶的測量范圍和容許公差

型號索引編號允許等級III允許值測溫范圍°C允許值測溫范圍°C

WRNK±； 1.5°C-40~+375±； 2.5°C-40~+333±； 0.004 LTL 375到1000 & plus Mn； 0.0075 LTL 333到1200

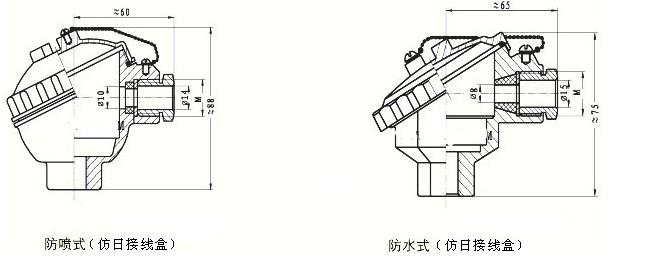

WRMN±； 1.5°C-40~+375±； 2.5°C-40~+333±； 0.004 LTL 375到1000 & plus Mn； 0.0075 LTL 333到1200 wree & plus Mn； 1.5°C-40~+375±； 1.5°C-40~+333±； 0.004 LTL 375至800 & plus Mn； 0.004 LTL 333到900 wrfj & plus Mn； 1.5°C-40~+375±； 1.5°C-40~+333±； 0.004 LTL 375到750 & plus Mn； 0.004 LTL 333到750 wrct & plus Mn； 1.5°C-40~+125±； 1°C-40~+133±； 0.004 LTL 125至350 & plus Mn； 0.0075ltl133~3507、組裝熱電偶端子箱的型號

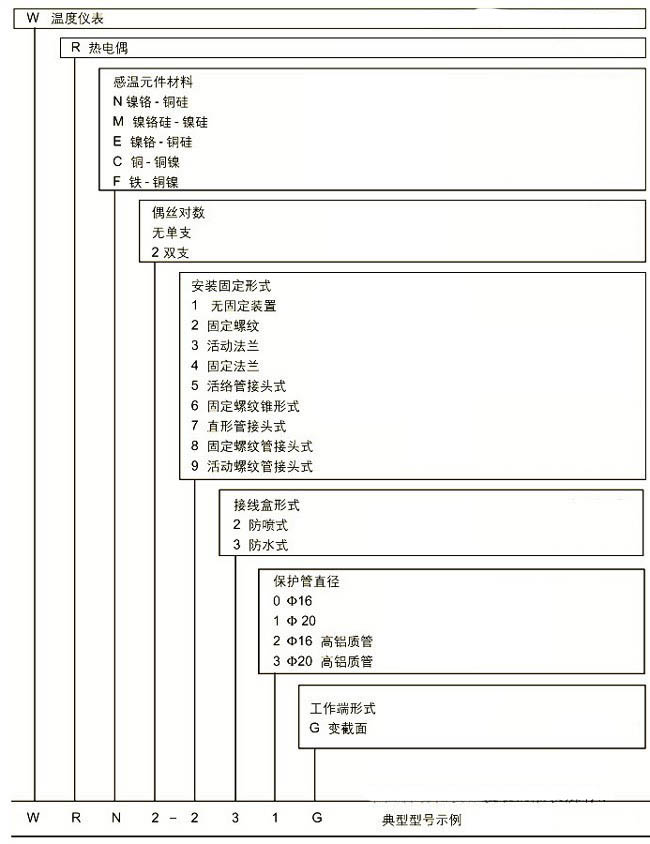

8 .安裝熱電偶型號命名方法
